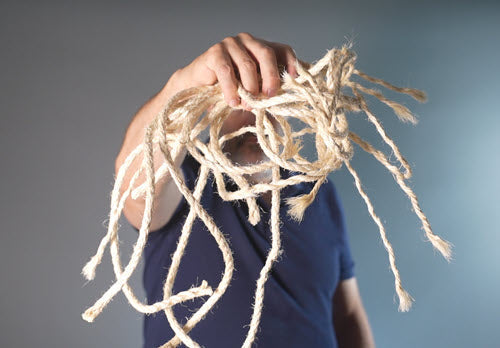

RÉSISTANCE À LA RUPTURE CORDE SISAL 8 MM 4,17 kN — nettement en dessous de la moyenne
Le sisal donne une impression de robustesse. Les résultats de mesure racontent une autre histoire. Cinq essais de traction, une seule conclusion : cette corde n'est pas destinée aux applications en traction.
La corde sisal 8 mm rompt à une moyenne de 4,17 kN (425 kg) — soit environ 37 % de moins que la moyenne des cordes 8 mm présentes dans notre base de données de tests.
Le sisal présente une apparence robuste : une structure rigide et fibreuse qui semble solide en main. L'hypothèse selon laquelle une telle corde offrirait également une bonne résistance à la traction est compréhensible — mais les résultats de mesure la contredisent directement. Sur cinq essais de traction sur corde sisal 8 mm, la résistance à la rupture moyenne s'est établie à 4,17 kN. À titre de comparaison, une corde nylon tressée du même diamètre dépasse 12 kN. Ce n'est pas un écart marginal — c'est un facteur trois.
Les cinq mesures s'étalaient de 3,97 kN à 4,36 kN, soit une dispersion de 0,39 kN. Cette dispersion au premier point de rupture était relativement limitée.
Ce qui a toutefois été observé : lors de presque chaque test, un ou plusieurs torons restaient intacts après la première rupture. Au test 5, deux torons subsistaient pour une seule rupture enregistrée.
Pour les quatre autres tests, une seconde rupture survenait systématiquement — mais la dispersion à cette seconde rupture était particulièrement élevée : entre 1,8 kN et 3,4 kN.
Cela représente une plage de 1,6 kN, ce qui indique que les torons restants sont sollicités de manière très irrégulière après la première rupture.
Le matériau et la construction
La corde sisal 8 mm est constituée de fibres retordues de l'agave sisal, un matériau d'origine végétale, en construction toronné 3 torons.
Les fibres naturelles comme le sisal présentent par nature une résistance à la traction inférieure à celle des alternatives synthétiques de même diamètre. Par ailleurs, le sisal absorbe l'humidité, ce qui diminue encore sa résistance — en conditions mouillées, la résistance à la rupture de fibres naturelles comparables diminue de 20 à 30 %.
La construction comprend plusieurs torons qui doivent reprendre ensemble la charge de traction ; les résultats de test montrent que cette charge est en pratique répartie de manière inégale entre les torons.
Cette corde fait partie de notre collection corde d'intérieur.
La méthodeComment nous testons
Les tests de résistance à la rupture sont réalisés en interne par Otto Tromm sur une machine de traction universelle d'une capacité de 50 kN.
Pour cette machine, 2 jeux de mâchoires spécialement développés sont disponibles, utilisés selon le diamètre et le matériau de la corde.
Ces mâchoires permettent de tester la corde sans qu'il soit nécessaire de l'épisser au préalable.
Tous les tests sont réalisés conformément aux directives de la norme ISO 2307:2019. Cela implique notamment 5 essais par série et une vitesse de test de 20 mm par minute.
Chaque corde est fixée de manière à être tendue. Aucune précharge n'est appliquée, car l'allongement ne fait pas l'objet de ces tests.
Pour chaque test, 2 répétitions sont filmées avec un appareil photo Sony sur trépied. Le déroulement exact de la courbe est également enregistré séparément en vidéo. Cela permet de faire correspondre précisément l'évolution des contraintes et le comportement à la rupture avec le graphique de la machine de test de résistance à la rupture.
Pour chacun des 5 tests, les observations sont en outre consignées par écrit par le testeur, afin de documenter des éléments tels que le degré d'allongement, la manière dont la corde rompt et l'intensité du claquement au moment de la rupture.
À chaque test, des torons subsistaient — mais la dispersion de la capacité résiduelle était si grande qu'elle ne permet pas de conclusions fiables.— issu du contexte de test, cinq mesures sur sisal 8 mm
Résultats des tests
Cinq essais de traction à 20 mm/s ont donné un résultat cohérent : la première rupture survenait systématiquement entre 3,97 kN et 4,36 kN, avec une moyenne de 4,17 kN (425 kg). La dispersion de 0,39 kN est acceptable pour une corde en fibre naturelle — la première rupture est donc relativement prévisible.
Le comportement atypique se situait dans la phase suivant la première rupture. Les torons ne cédant pas simultanément, une capacité portante résiduelle subsistait systématiquement.
Cette capacité résiduelle variait cependant fortement : la seconde rupture se situait entre 1,8 kN et 3,4 kN.
Cela rend le comportement global à la rupture de la corde sisal difficile à prévoir. Pour les applications où une rupture progressive est indésirable — ou pour lesquelles le cycle de charge total est important — il s'agit d'une limitation pertinente à connaître.
Comparaison avec d'autres cordes 8 mm
La résistance à la rupture de la corde sisal 8 mm est nettement inférieure à celle des alternatives synthétiques de même diamètre. Les chiffres ci-dessous sont des valeurs mesurées issues des tests Prorope.
Le nylon tressé avec âme atteint 12,57 kN — plus de trois fois la valeur du sisal. Le nylon tressé sans âme atteint 12,07 kN.
Même le polypropylène, la corde synthétique courante la moins résistante, mesure 10,57 kN — soit encore 2,5 fois la valeur du sisal. L'écart n'est pas marginal et justifie un choix délibéré de matériau en fonction de l'application.
En pratique : Quand utiliser — et quand ne pas utiliser — la corde sisal
La faible résistance à la rupture de la corde sisal exclut certaines applications, mais ne rend pas le matériau inutilisable pour autant. Le choix dépend entièrement de la fonction que la corde doit remplir.
✓ Adapté
- Décoration murale intérieure — le sisal possède un aspect caractéristique et brut qui s'intègre bien dans les intérieurs naturels et industriels.
- Main courante ou poignée — en tant qu'élément visuel et tactile, non comme composant de sécurité.
- Stores et rideaux plissés — pour une commande basée sur le poids du tissu, sans traction significative.
- Projets créatifs et de bricolage — ligatures, nœuds décoratifs, applications style macramé en intérieur.
- Emballage et présentation — le sisal est largement utilisé pour envelopper des vases, pots et objets décoratifs.
✕ Non adapté
- Applications en charge — avec 4,17 kN (425 kg) en moyenne, la marge de sécurité est insuffisante pour toute charge sérieuse.
- Usage extérieur — le sisal absorbe l'eau et se dégrade rapidement sous l'effet des UV et de l'humidité.
- Environnements humides — l'absorption d'eau réduit la résistance des fibres naturelles de 20 à 30 %.
- Charge statique prolongée — les fibres naturelles sont sensibles à la fatigue et à la dégradation biologique sous tension continue.
- Application de sécurité ou antichute — ce matériau est absolument inadapté à cet usage.
Alternatives lorsque la résistance à la traction est requise
Conclusion : corde sisal pour l'intérieur, pas pour les charges
La corde sisal 8 mm rompt en moyenne à 4,17 kN (425 kg), ce qui la place nettement en dessous des alternatives synthétiques de même diamètre.
Le comportement à la rupture irrégulier — les torons cédant progressivement avec une grande dispersion de la capacité résiduelle — rend ce matériau inadapté à toute application nécessitant une résistance à la traction ou un comportement prévisible.
La corde convient en revanche parfaitement aux applications décoratives intérieures, à la décoration murale et aux projets créatifs pour lesquels l'aspect naturel du sisal est la raison principale de son utilisation.
Pour une application nécessitant à la fois un aspect esthétique et une certaine résistance à la traction, considérez le polyester tressé 8 mm ou le nylon tressé 8 mm.
Otto Tromm a réalisé les essais de traction, a consigné avec précision le nombre de torons restants après chaque rupture, et a résisté à la tentation d'en tirer une conclusion positive.
