NŒUD DE CHAISE EN HMPE : RÉSISTANCE 60% conservée — mais la mesure la plus basse est plus parlante
Un nœud de chaise coûte en moyenne 40% de la résistance à la rupture de cette cordelette HMPE 5 mm. La moyenne n'est cependant pas le chiffre sur lequel s'appuyer.
Un nœud de chaise dans une cordelette HMPE 5 mm bleu/or casse en moyenne à 5,58 kN (569 kg) — 40% de moins que la résistance à la rupture sans nœud de 9,27 kN (945 kg), avec une dispersion allant de 50% à 70% de rétention.
Le HMPE est reconnu comme le matériau de corde le plus résistant au poids. C'est exact pour la corde droite — mais dès qu'un nœud est posé, la situation change radicalement. L'idée qu'« une corde aussi résistante peut se permettre quelques pertes » masque la rapidité et l'imprévisibilité de ces pertes en pratique. Cinq mesures avec un nœud de chaise montrent que la moyenne n'est qu'une partie de l'histoire.
Les cinq mesures s'échelonnent de 4,66 kN à 6,53 kN — une dispersion de 1,87 kN. En termes de rétention : la mesure la plus basse ne conserve que 50% de la résistance de base, la plus haute 70%. C'est une plage de 20 points de pourcentage sur cinq tests identiques réalisés sur la même corde.
Dans les cinq mesures, la corde a cassé dans le nœud sans se séparer complètement. La résistance résiduelle après rupture a été mesurée une fois et s'élevait à 10–20 kg — négligeable pour des applications pratiques. Les valeurs reportées correspondent à la charge à laquelle le nœud de chaise a cédé, et non à la résistance à la traction complète de la corde.

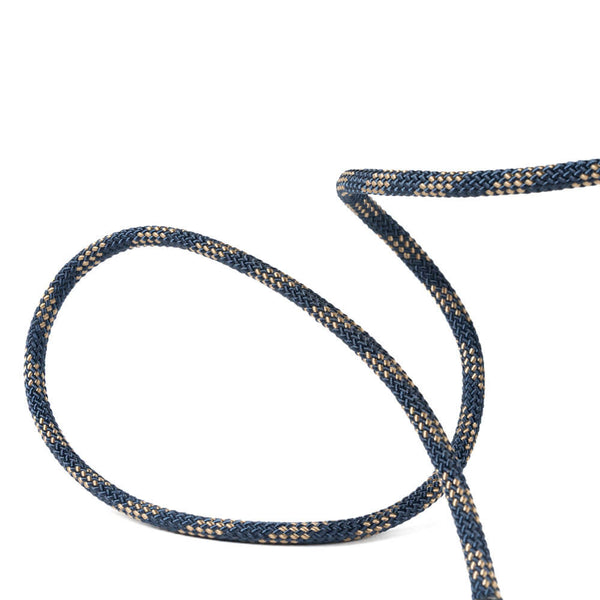

Cordelette HMPE 5 mm bleu/or avec gaine — caractéristiques du produit
Cette cordelette HMPE 5 mm bleu/or a une construction tressée avec âme et gaine. L'âme supporte la majeure partie de la charge ; la gaine colorée assure la protection et l'identification visuelle. Le HMPE (polyéthylène à haute performance) présente un allongement extrêmement faible (<4% à la rupture), n'absorbe pas l'eau et ne perd pas de résistance en conditions humides.
La contrepartie du faible allongement est une faible absorption d'énergie — les charges dynamiques sont peu amorties.
Cette corde fait partie de notre collection corde HMPE.
Protocole de test avec nœud de chaise
Les tests de résistance à la rupture sont réalisés en interne par Otto Tromm sur une machine de traction universelle d'une capacité de 50 kN. Deux jeux de mâchoires spécialement développées pour la corde sont disponibles pour cette machine, sélectionnés selon le diamètre et le matériau de la corde. Ces mâchoires permettent de tester la corde sans épissure préalable.
Tous les tests sont réalisés conformément aux directives de la norme ISO 2307:2019. Cela implique notamment 5 répétitions et une vitesse de test de 20 mm par minute. Chaque corde est mise en place de façon à être tendue sans précontrainte, car l'allongement n'est pas mesuré dans ces tests.
Pour chaque test, 2 répétitions sont filmées avec une caméra Sony sur trépied. Le déroulement exact de la courbe est en outre enregistré séparément en vidéo. Cela permet de faire correspondre précisément l'évolution de la contrainte et le comportement à la rupture avec le graphique de la machine de test. Pour chacun des 5 tests, les observations sont également consignées par écrit par le testeur, de sorte que des éléments tels que le degré d'allongement, le mode de rupture et l'intensité du claquement lors de la rupture sont documentés.
Pour ce test, la procédure standard a été suivie avec une seule modification : un nœud de chaise a été posé dans la corde avant sa mise en place dans les mâchoires. La machine, les mâchoires, la vitesse de test et le nombre de 5 mesures sont identiques à un test sans nœud, de sorte que la différence de résistance à la rupture mesurée est attribuable au nœud de chaise. La valeur de référence sans nœud provient d'un test antérieur sur la même corde (5 mesures, 9,27 kN).
La moyenne est de 60% — mais la mesure la plus basse est à 50%. Avec un nœud, on n'obtient pas la moyenne ; on obtient ce que le nœud décide de faire ce jour-là.— extrait du contexte de test
Résultats du test : nœud de chaise dans la cordelette HMPE 5 mm bleu/or
Cinq mesures avec un nœud de chaise sur le même type de corde donnent une résistance à la rupture moyenne de 5,58 kN (569 kg). La résistance de base de cette corde sans nœud est de 9,27 kN (945 kg) sur cinq mesures (mesurées le 18 décembre 2025). La rétention moyenne est donc de 60% — une perte de 40%. La dispersion de rétention s'étend de 50% à 70%.
Le fait que la rupture s'est toujours produite dans le nœud sans séparation complète de la corde est pertinent pour l'interprétation : les valeurs reportées correspondent à la charge lors du défaut du nœud, et non à la résistance à la rupture de la corde droite. La résistance résiduelle mesurée une fois après défaillance (10–20 kg) confirme que la corde est fonctionnellement inutilisable après rupture du nœud.
Pour les applications de sécurité : baser les calculs sur la rétention minimale mesurée de 50%, et non sur la moyenne de 60%. La mesure la plus basse est de 4,66 kN (475 kg). Calculer la charge de travail sur la base de la moyenne conduit à surestimer le seuil bas fiable d'un facteur significatif en pratique.
Comparaison : la même corde dans trois configurations
La barre de comparaison présente la même cordelette HMPE 5 mm bleu/or dans trois états de mesure : sans nœud, testée précédemment avec un nœud (type non enregistré, 18 décembre), et le test actuel avec nœud de chaise. Il s'agit explicitement du même produit dans différentes configurations — et non de cordes différentes.
Sans nœud : 9,27 kN (945 kg). Test de nœud antérieur (type de nœud non enregistré) : 4,83 kN (492 kg), soit une rétention de 52%. Nœud de chaise (test actuel) : 5,58 kN (569 kg), rétention 60%. Le nœud de chaise est en moyenne légèrement plus performant que le nœud testé précédemment, mais la dispersion au sein du test avec nœud de chaise est suffisamment large pour imposer la prudence. L'écart entre les deux tests de nœud (52% vs. 60%) illustre par ailleurs la sensibilité du HMPE à la géométrie exacte du nœud.
Conclusion : le nœud de chaise en HMPE coûte en moyenne 40% — prévoir 50%
Le nœud de chaise dans la cordelette HMPE 5 mm bleu/or casse en moyenne à 5,58 kN (569 kg), ce qui correspond à une rétention de 60% de la résistance à la rupture de base sans nœud de 9,27 kN (945 kg). La dispersion s'étend cependant de 50% à 70% — et pour les applications de sécurité, la valeur basse est le chiffre déterminant. Quiconque utilise un nœud de chaise dans cette corde doit partir de 4,66 kN (475 kg) comme valeur plancher conservatrice. Selon le Handbook of Fibre Rope Technology (McKenna, Hearle & O'Hear), les nœuds réduisent généralement la résistance à la rupture de 40 à 60% ; la rétention moyenne de cette corde s'inscrit dans cette plage, mais la mesure la plus basse en atteint la limite inférieure. Le nœud de chaise est utilisable pour des liaisons temporaires non critiques, à condition que le facteur de sécurité appliqué à la résistance minimale du nœud soit suffisamment élevé. Pour les liaisons structurelles ou critiques pour la sécurité, l'épissure à œil reste la solution recommandée.
Otto Tromm a posé cinq nœuds de chaise pour ce test, a observé cinq fois la rupture de la corde dans le nœud, et a mesuré la résistance résiduelle une seule fois — avant de conclure que 10 à 20 kg ne justifiait pas une répétition. Il consigne cela comme une décision scientifique et non comme un manque de temps.
